產品描述
光熱+空氣源

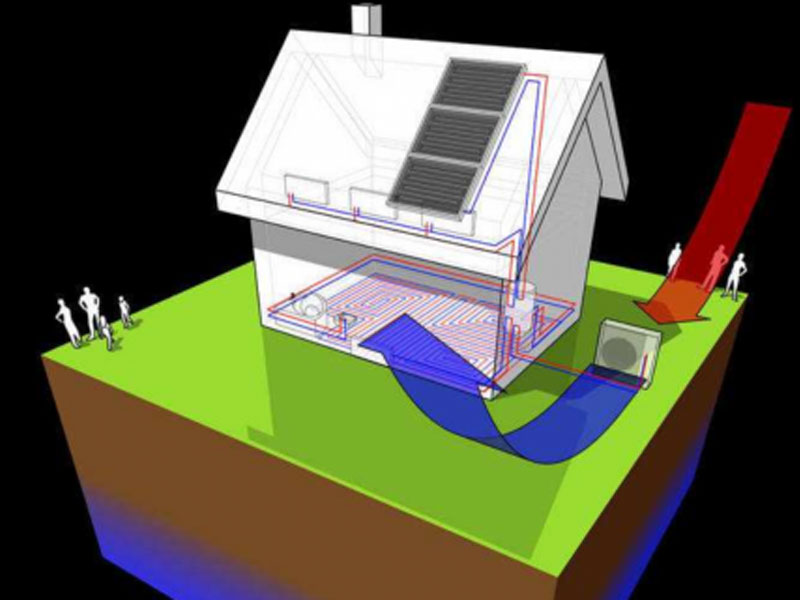

光熱+空氣源熱泵系統組成部分
1.本戶用采暖系統系統由部分構成：光熱采暖機、空氣源熱泵系統、循環水泵、云控器及水路管線等。
2.光熱采暖機安裝在室外屋頂，利用免費光能轉換為熱能；
3.空氣源熱泵安裝在室外，用于無太陽能情況下的補充采暖；
4.循環水泵安裝在室內，實現光熱采暖機與室內散熱暖氣片或地暖的熱量循環；
5.云控器安裝在室內用于控制整個系統運行、數據采集、數據分析、遠程監控、故障提醒及報警等。
光熱+空氣源熱泵系統組成部分
1.本戶用采暖系統系統由部分構成：光熱采暖機、空氣源熱泵系統、循環水泵、云控器及水路管線等。
2.光熱采暖機安裝在室外屋頂，利用免費光能轉換為熱能；
3.空氣源熱泵安裝在室外，用于無太陽能情況下的補充采暖；
4.循環水泵安裝在室內，實現光熱采暖機與室內散熱暖氣片或地暖的熱量循環；
5.云控器安裝在室內用于控制整個系統運行、數據采集、數據分析、遠程監控、故障提醒及報警等。

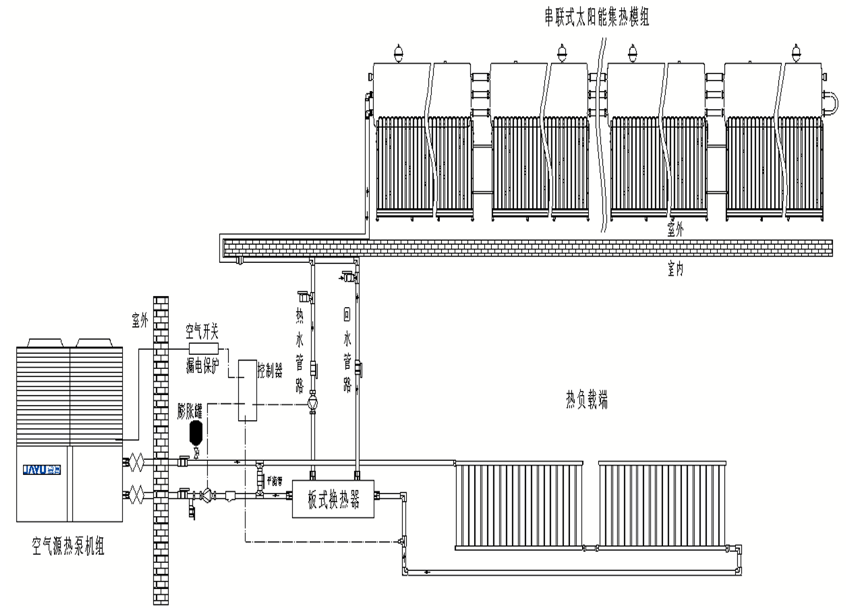

光熱+空氣源熱泵系統運行原理
“光熱+空氣源熱泵”戶用采暖系統是利用光熱采暖機吸收太陽輻射轉換成熱能。
當云控器檢測到水箱內部溫度達到系統啟動溫度時，云控器控制光熱循環水泵和空氣源熱泵循環水泵，啟動光熱采暖循環模式，把光熱采暖機水箱內的高溫熱，通過換熱器交換到空氣源熱泵循環管路中，從而將熱量傳遞到房間內。當室內回水溫度達到設定溫度后，控制系統停止運行水泵的循環功能，如此往復循環，實現本系統的供暖功能。
當天氣不好或其他原因，太陽輻射能量不充足，水箱內水溫不能滿足啟動采暖功能使用要求時，云控器控制啟動空氣源熱泵采暖循環模式，啟動空氣源熱泵，將通過其內部的水加熱，從而將熱量傳遞到房間內，提升房間內的環境溫度?？諝庠礋岜每勺詣诱{節工作功率，使室內回水溫度控制在設定溫度范圍內。
系統優勢
系統參數
|
型號 |
容量(L) |
熱管數量（支） |
熱輸出(kW) |
輪廓采光面積(㎡) |
調溫范圍 |
|
JYGN22-Ka80-3 |
320 |
80 |
20 |
10 |
常溫～80；更適用暖氣片散熱末端 |
|
總重量 |
傾斜角度 |
需要入戶線(平) |
維持功率(kW) |
采暖建筑面積(㎡) |
|
|
600 |
45° |
鋁6/銅4 |
0.1 |
＜75 |
